Краткая версия с драйв..  право имею, ибо автор.

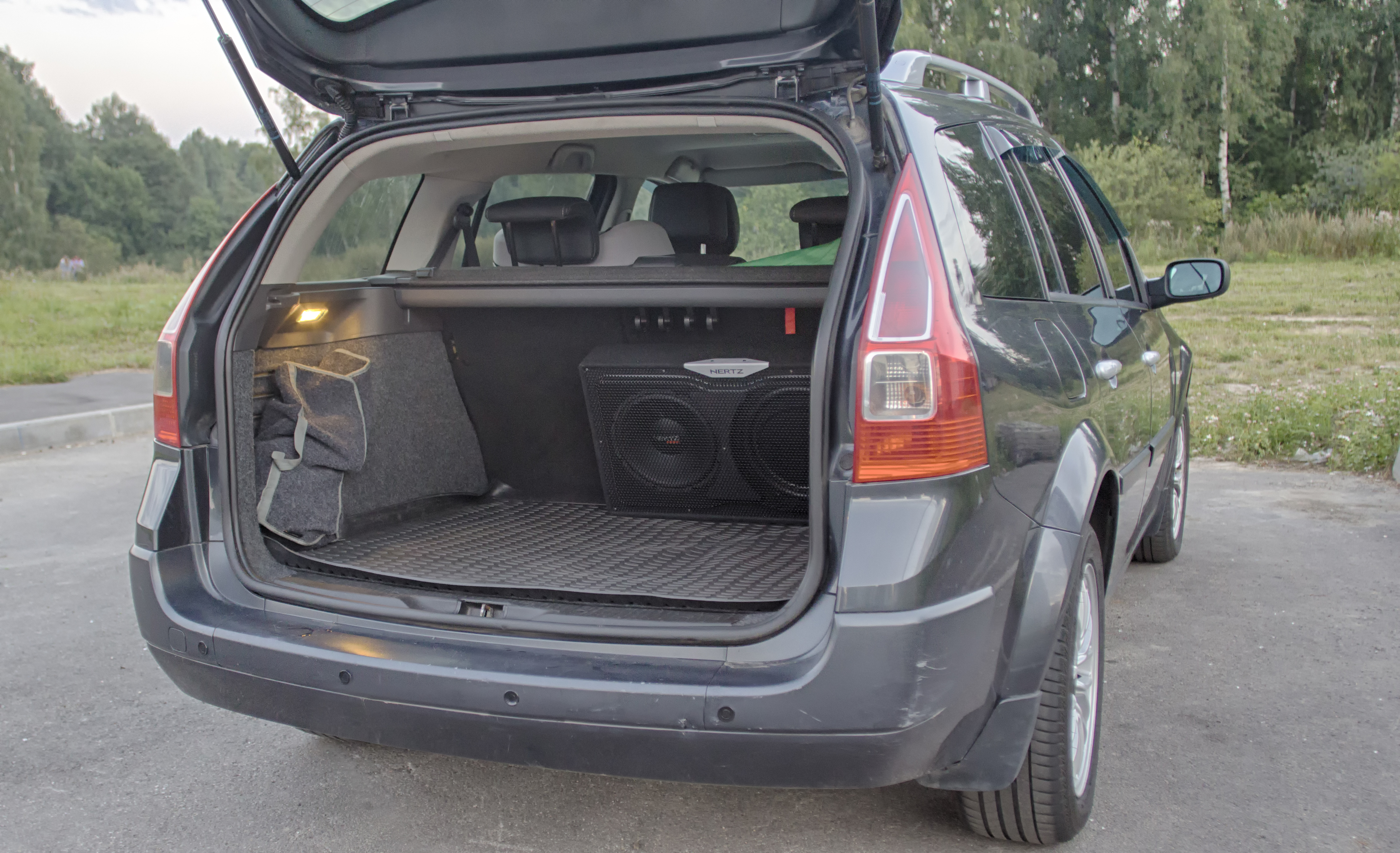

Задача: Установка усилителей в места, не влияющие на размер багажника в универсале, да и в другом кузове.

Используемые материалы:
* усилители Hertz HCP 1D   и  Hertz HCP 4D  - на момент установки стоили вменяемых денег, но тут главное размер
* Оцинкованные пластины, болты гайки
* груда проводов и соединений.

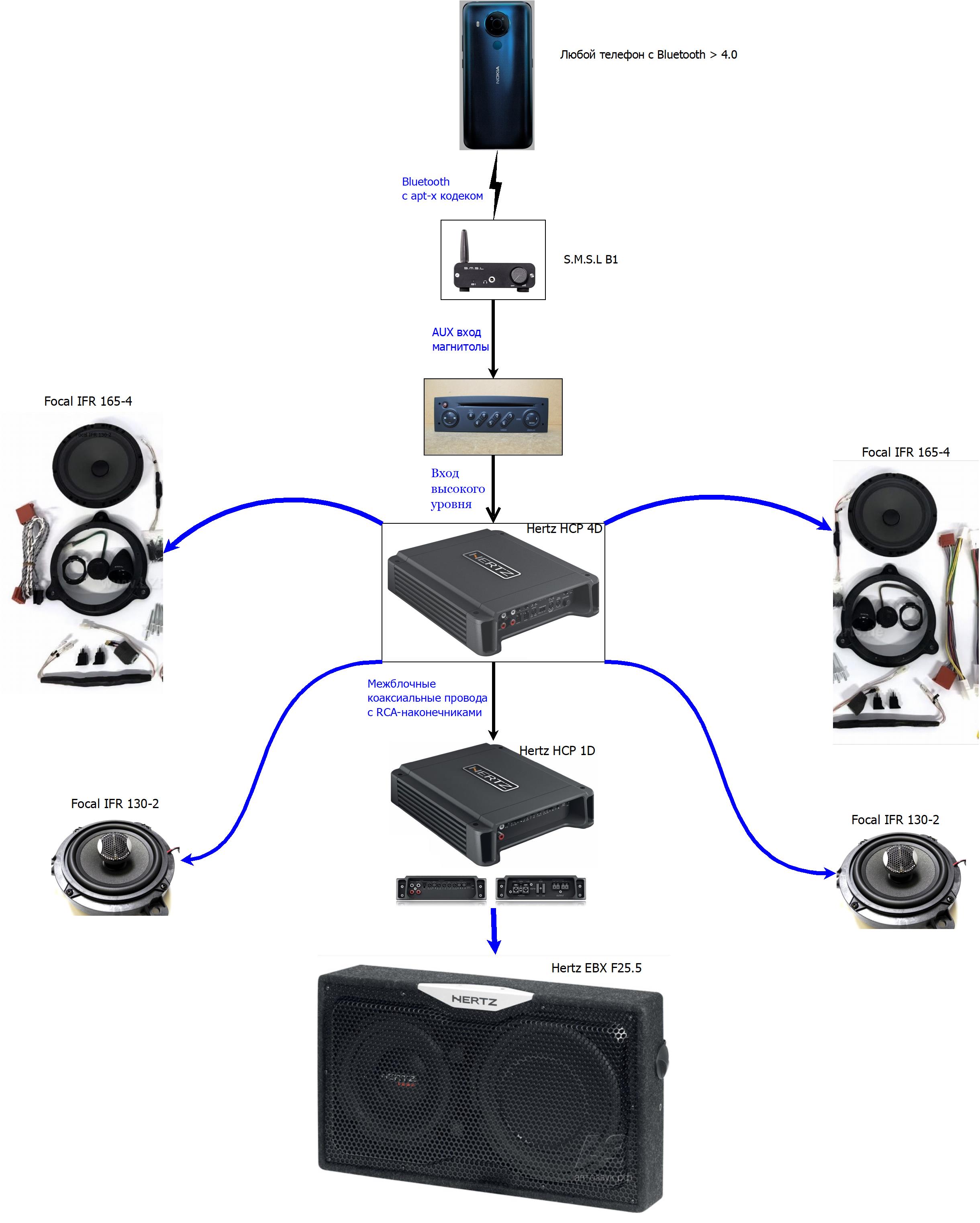

Принципиальная схема монтажа всей акустики с оставлением штатной магнитолы, в целом, оригинального вида центральной консоли. Штатная магнитола умела перепайку усилителя на tda7850, что дало магнитоле хорошо играть как внизу, так и наверху..  критики могут изучить её тех параметры.

В комплектации бензиного авто с мкпп с электрическим тэном возможна установка двух предохранителей в силовой блок под капотом.

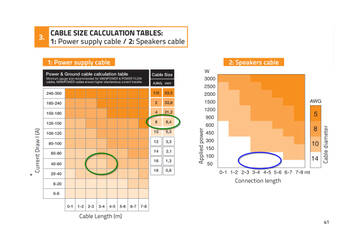

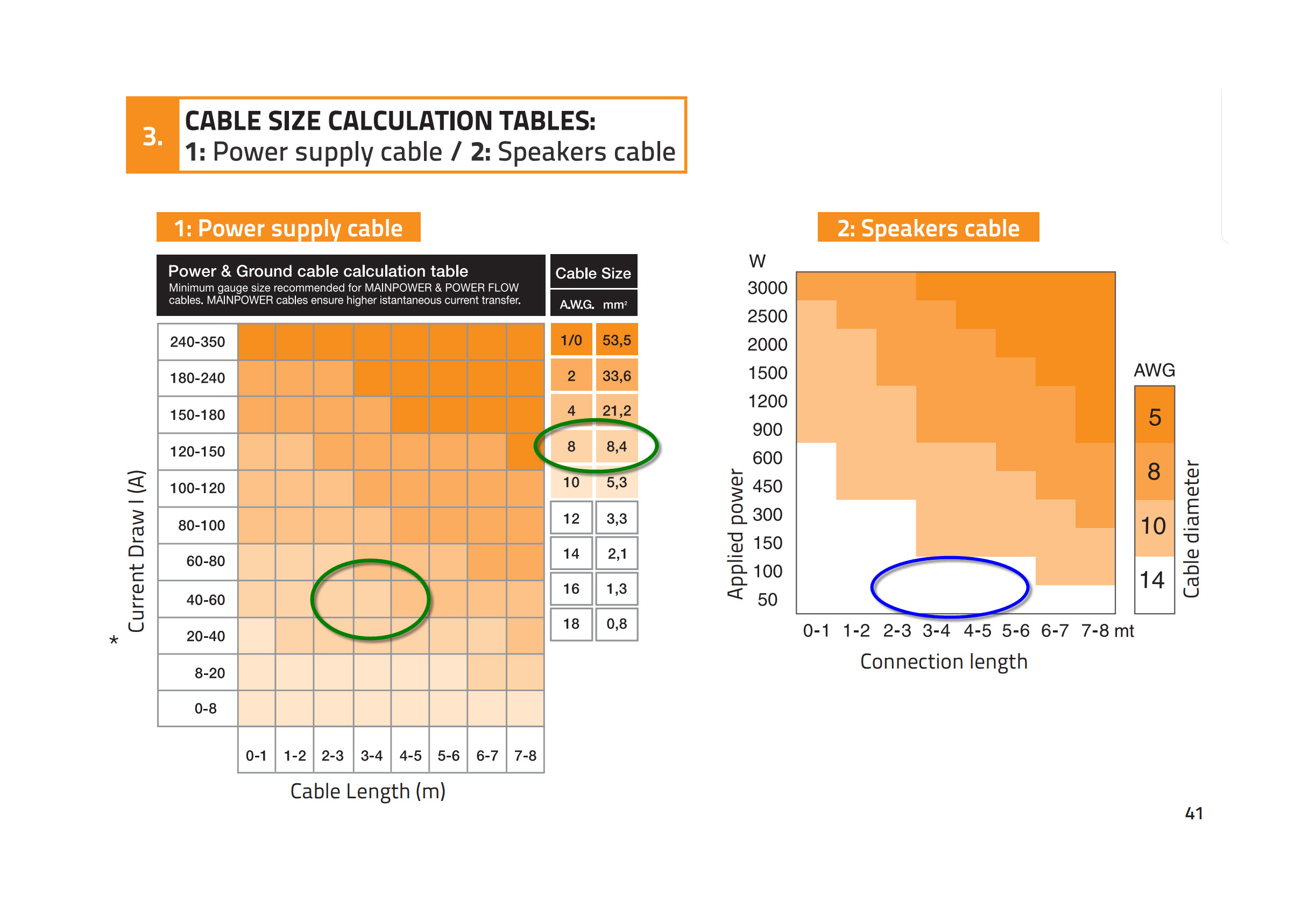

Провода для усилителей использовались от 10 квадратов, согласно таблице длин проводов и подаваемых мощностей.

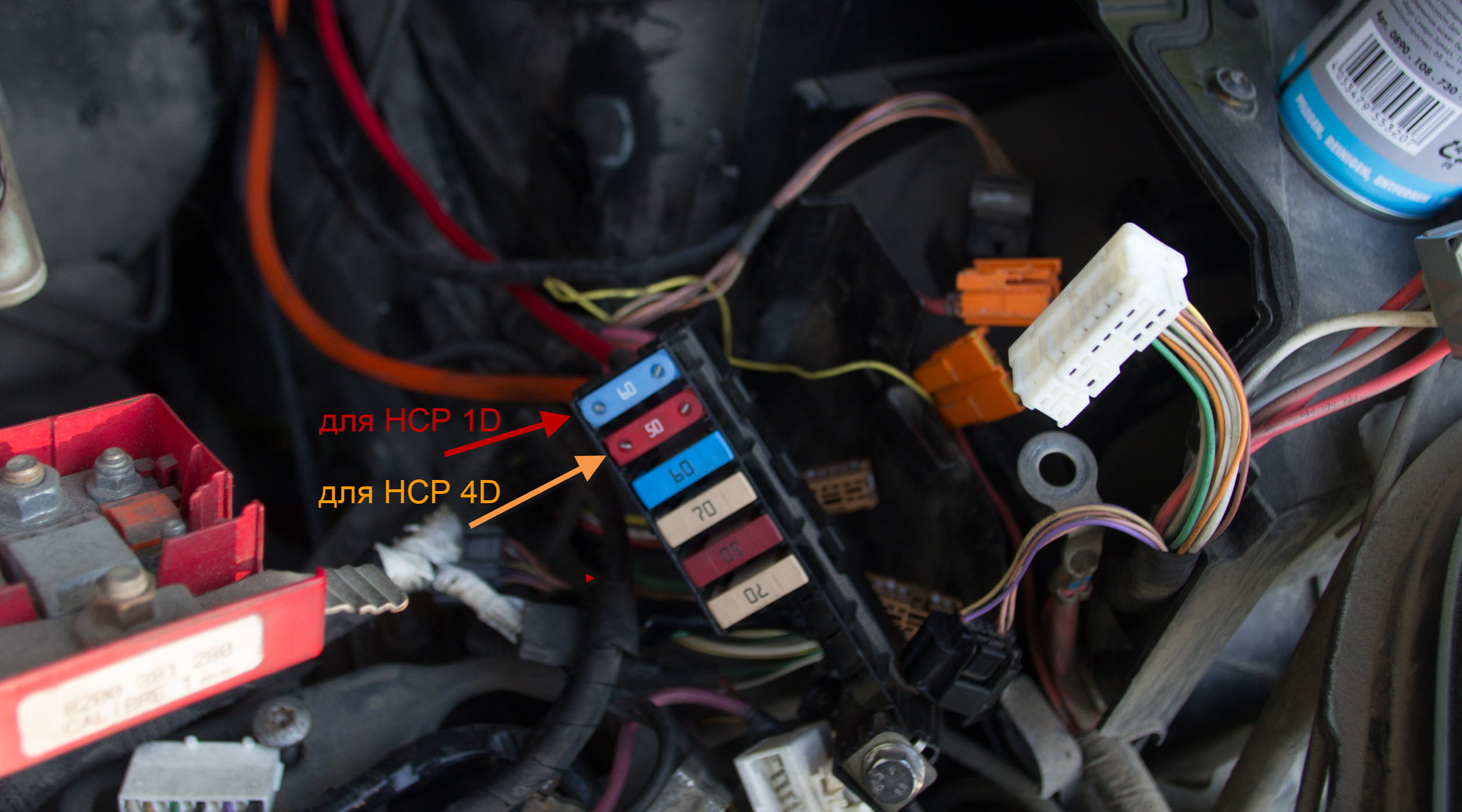

Предохранители ставил вот сюда

Для этого была целая проводка с другого меган от электроусилителя руля. поэтому они легко встали в колодку со штатными предами.

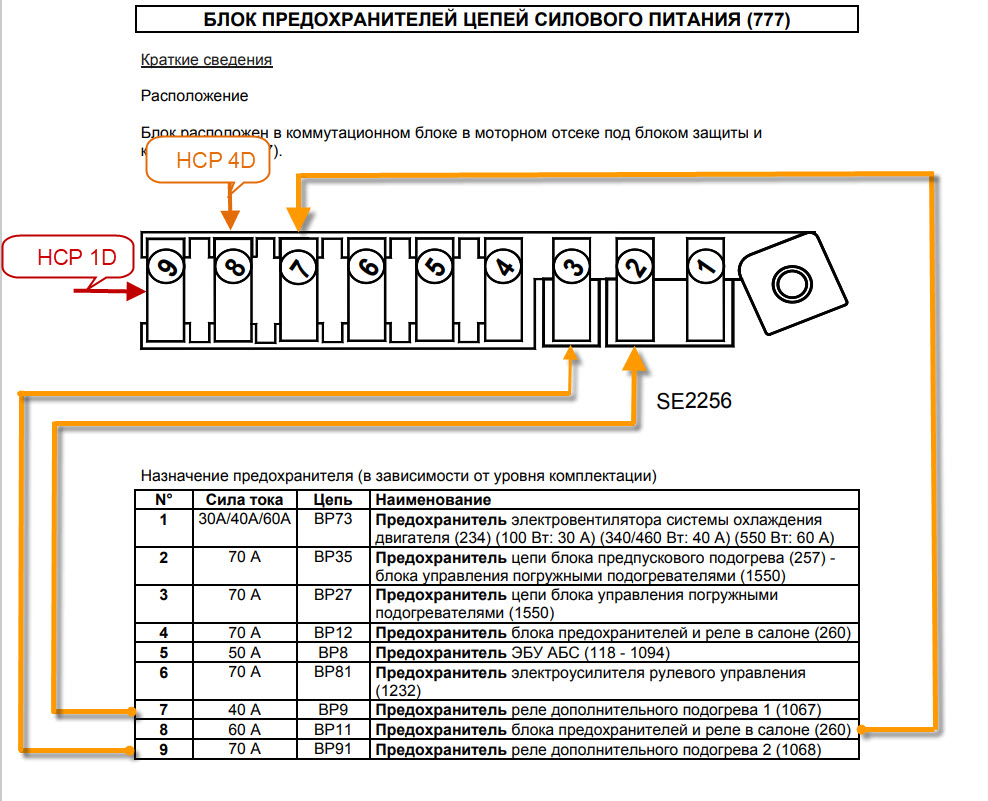

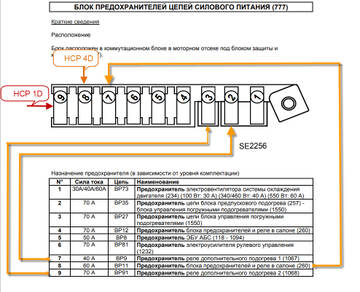

Из-за перестановки силовой проводки тена в другие места, пришлось перечертить штатную схему

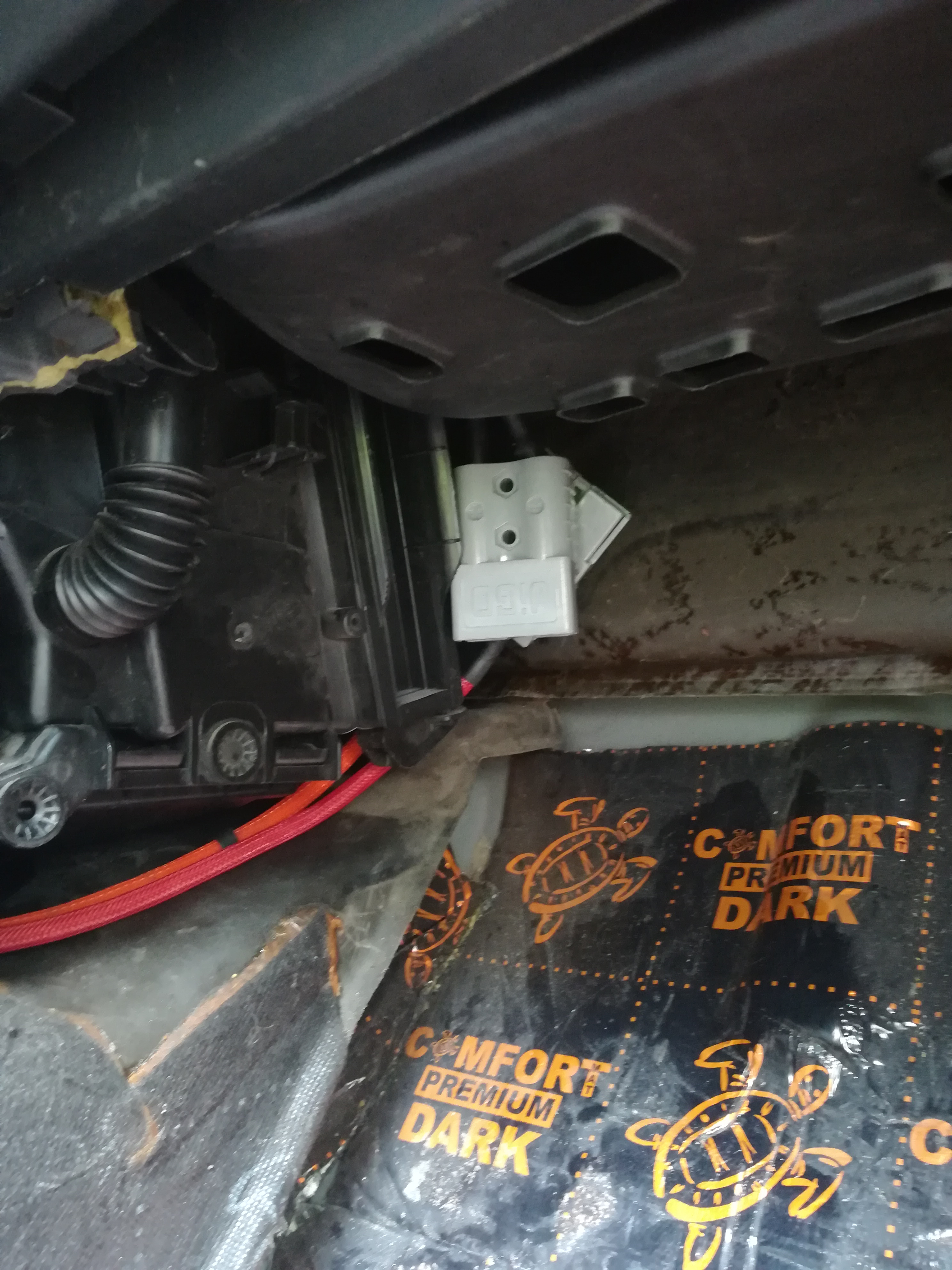

Для питания усилителей и возможности отключать плюсовые кабеля без искр, в салоне сделано соединение через разъем anderson. т.к. до искомых предохранителей довольно сложно добраться.

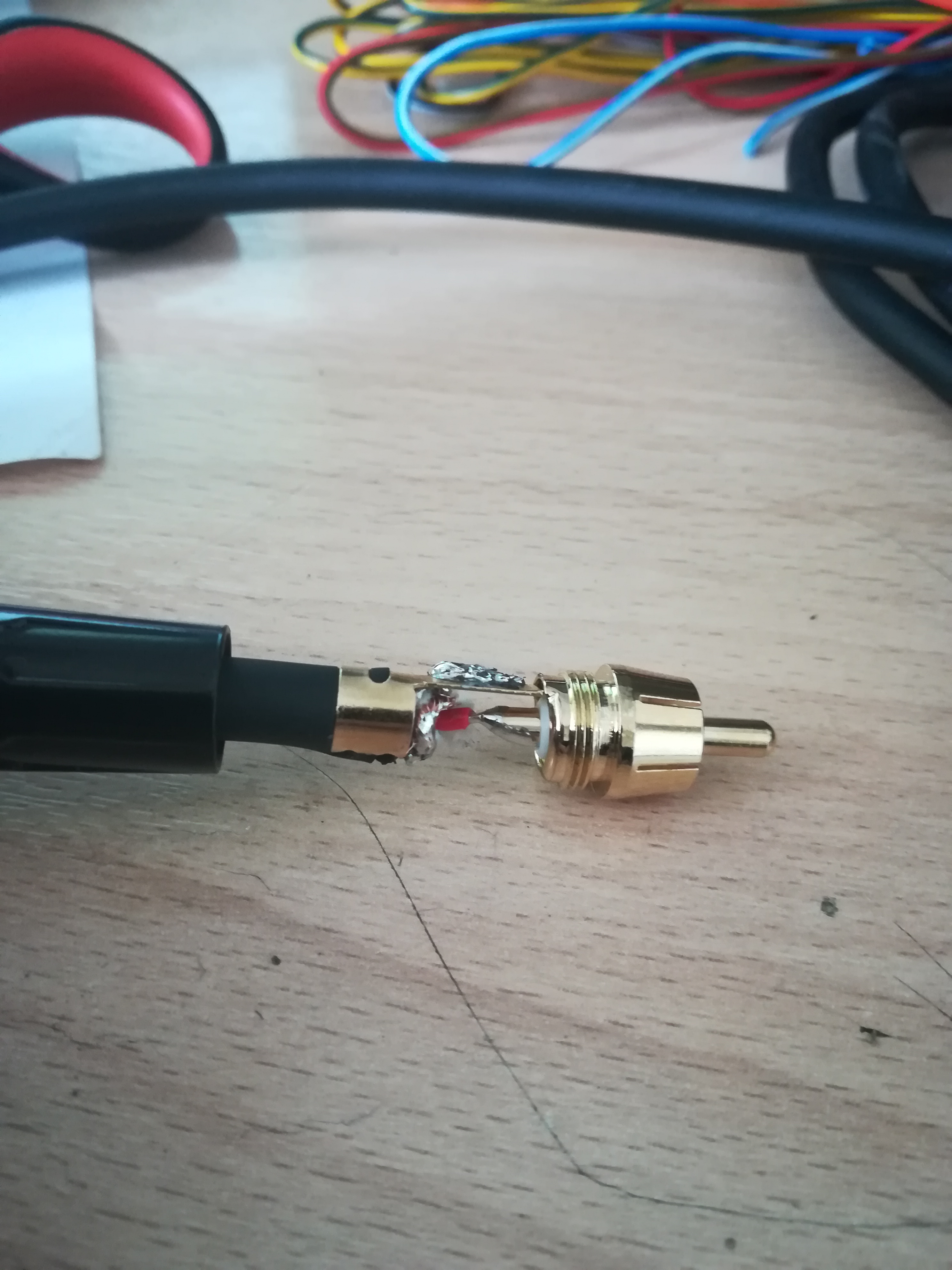

Особенностью выбранных усилителей, помимо размеров, была возможноть получить Pre-out на следующий усилитель, соединяя их каскадом между собой коаксиальными проводами.

Провода от 4х канального усилителя до динамиков шла в 14AWG проводах. Но не напрямую к дверям, а возвращаясь обратно к магнитоле и далее, по штатной проводки от центральной проводки усиленной..

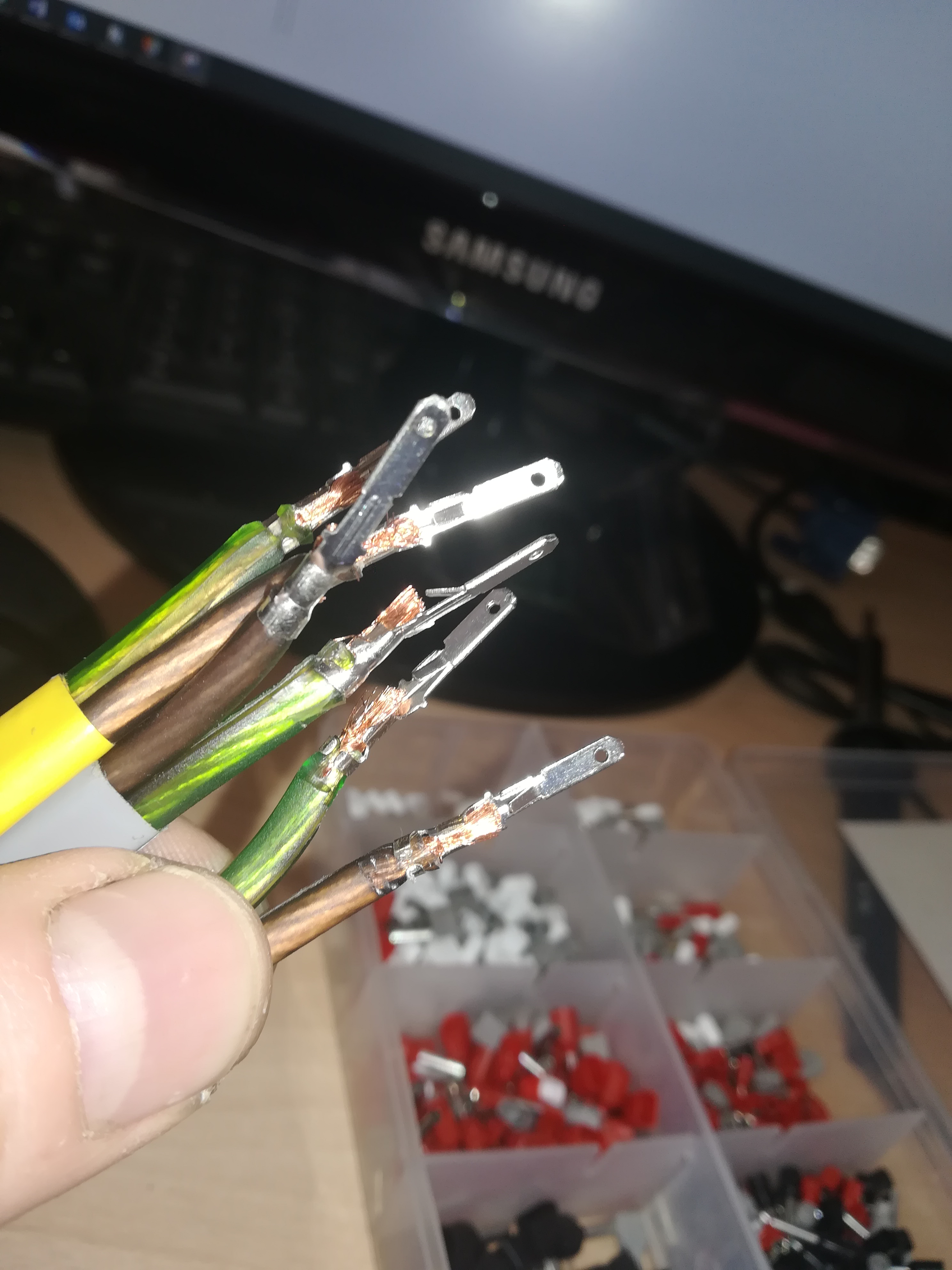

обжимка дополнительной колодки за магнитолой

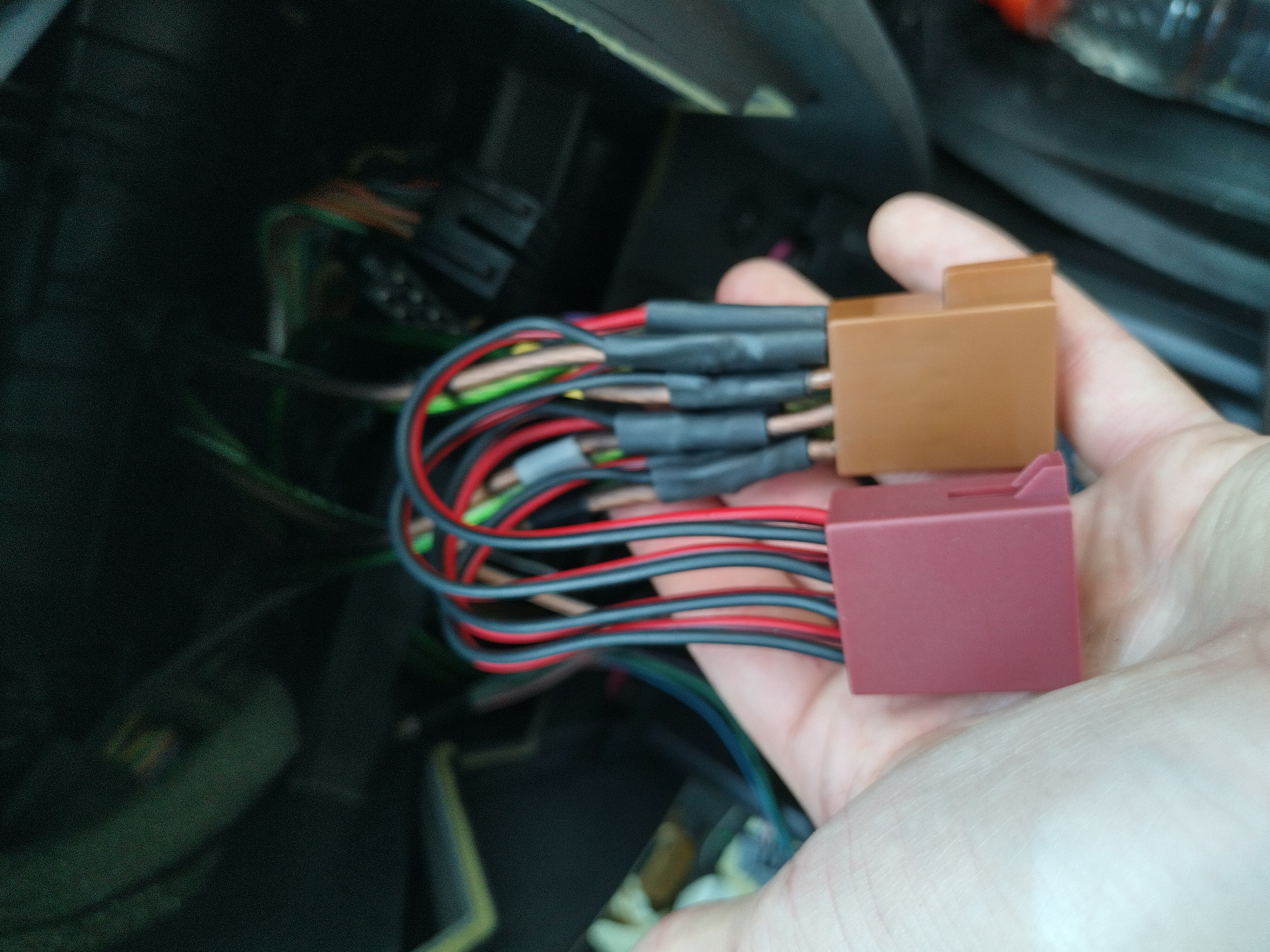

Та самая двойная колодка, идущая от усилителя к штатной проводке.  Суть такова - штатная музыкальная проводка  сечением 1кв мм..  Усиливалась прокладкой еще проводов по 1кв мм, чтобы в сумме до динамиков шло 2 квадрата.

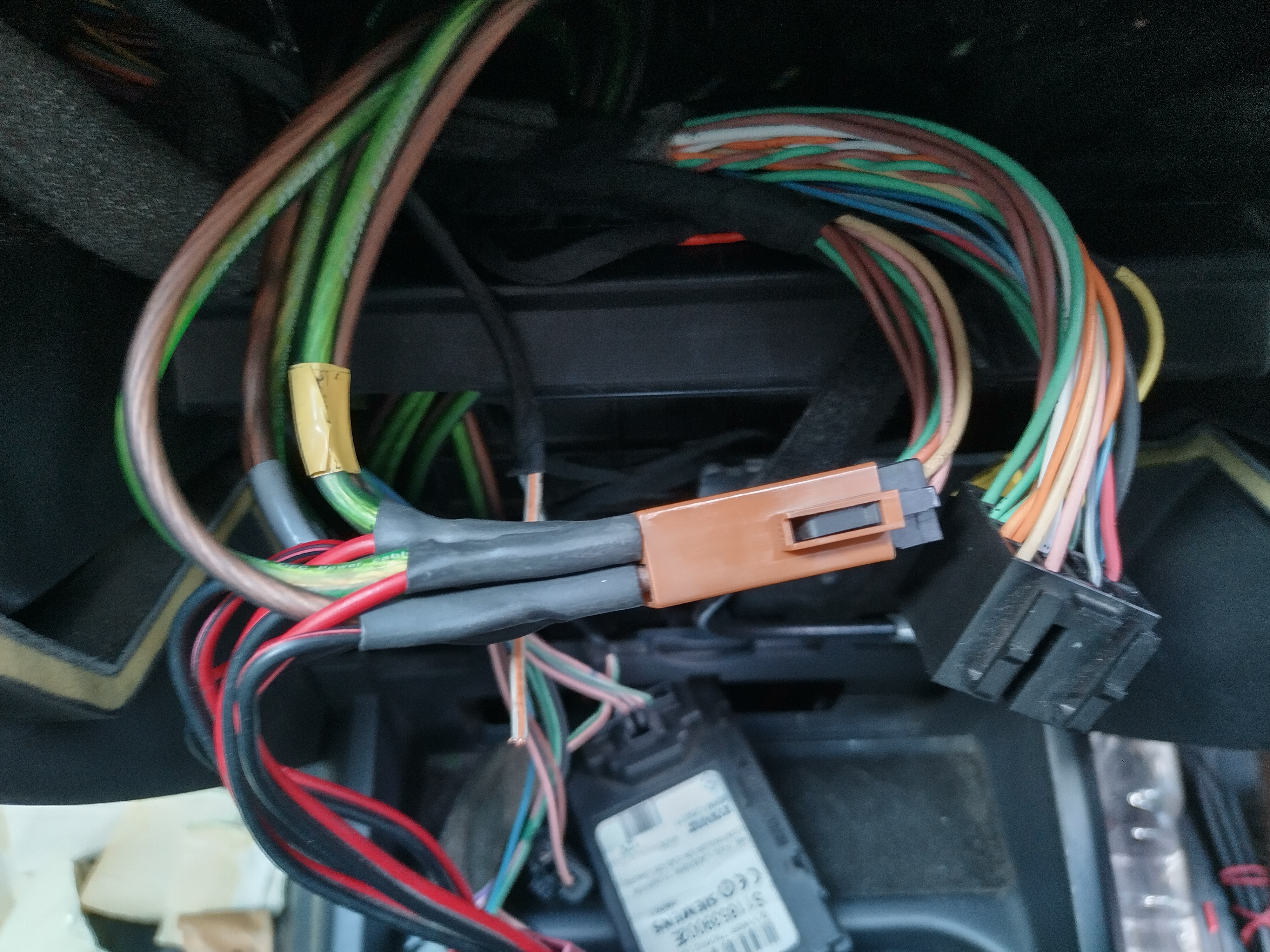

Вид разъемов за магнитолой.  зеленые провода- на динамики.

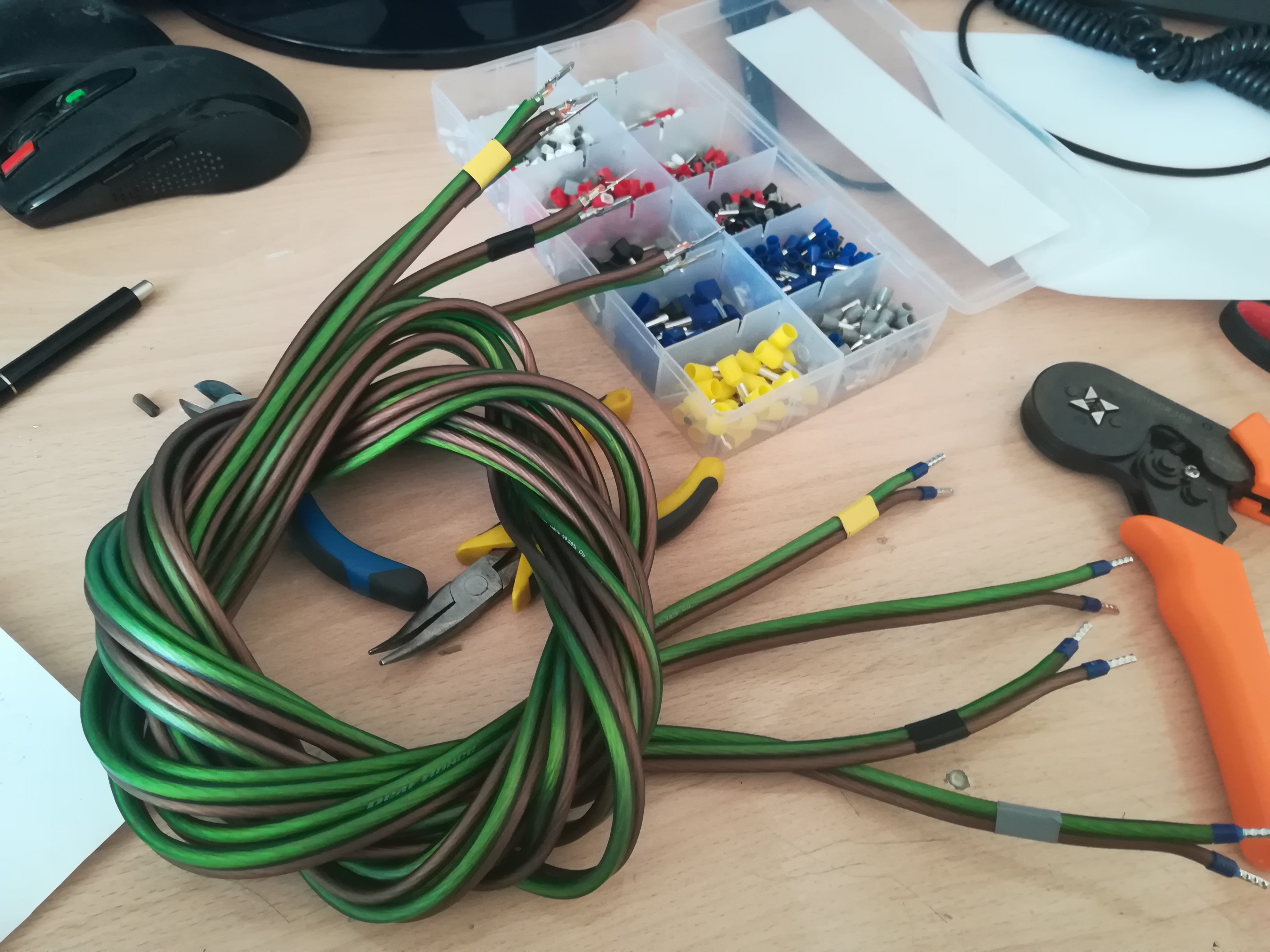

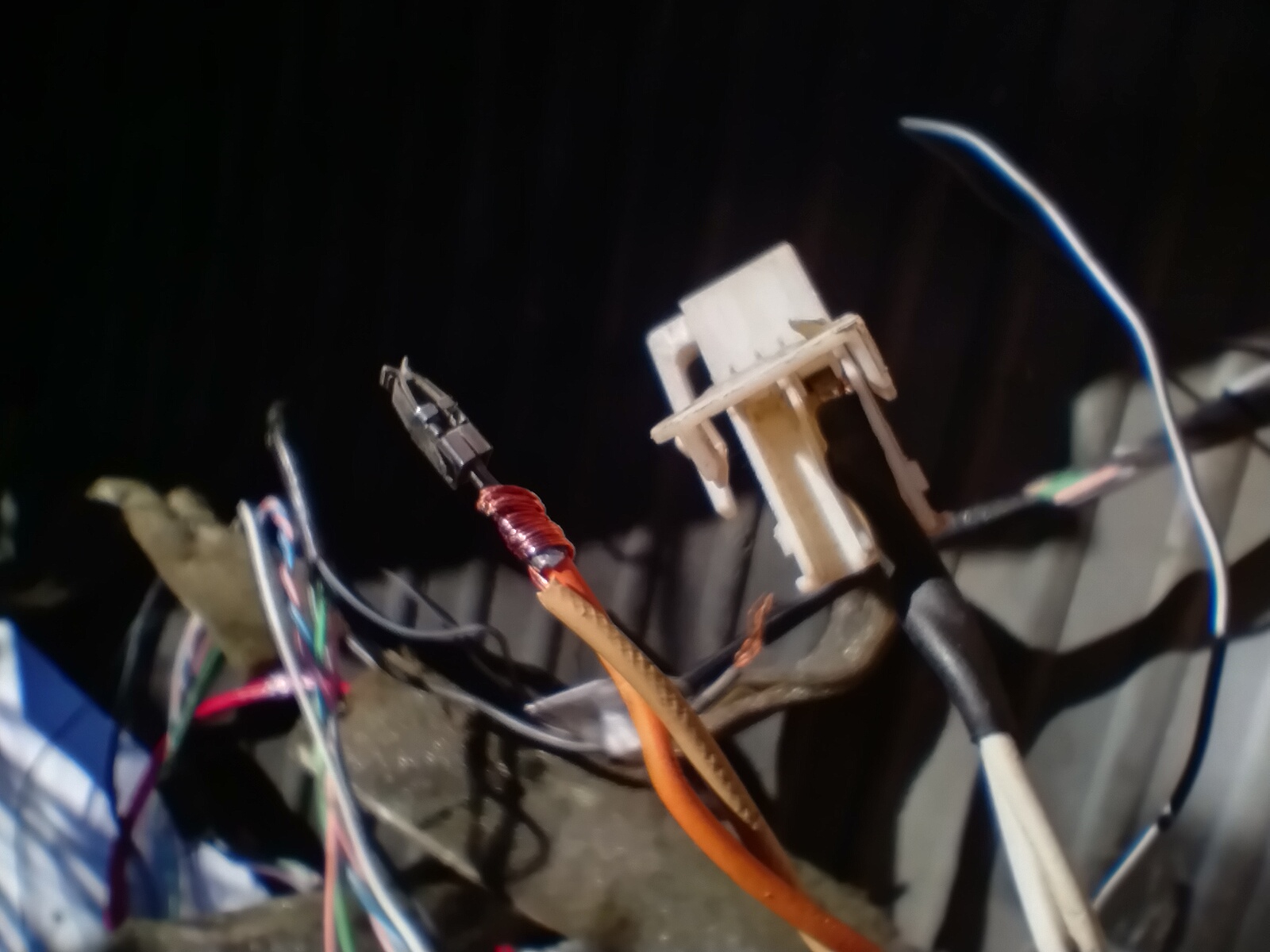

Усиление проводки дверей, конечные шаг - доведение второго квадрата провода до штатного разъема в динамик

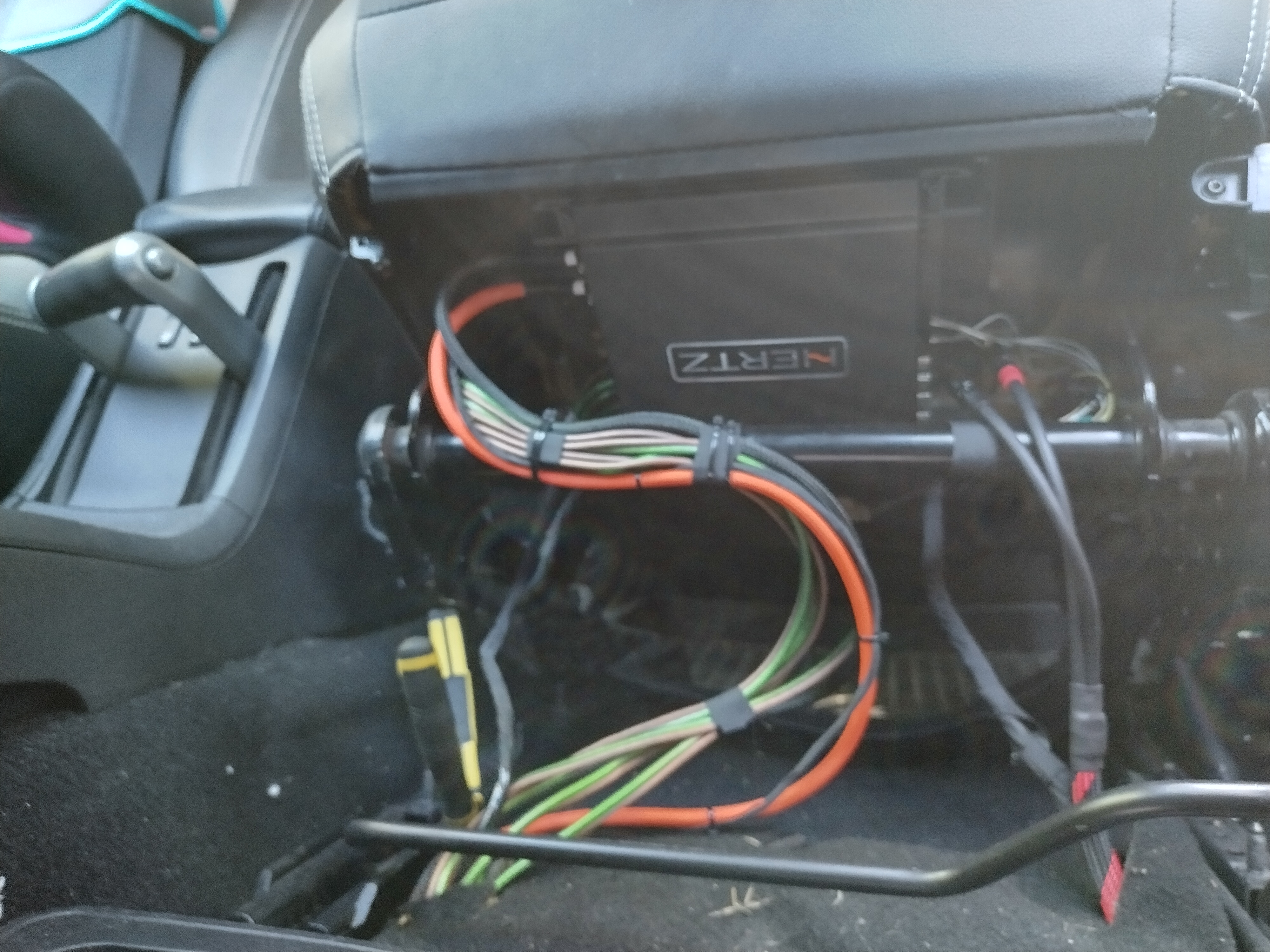

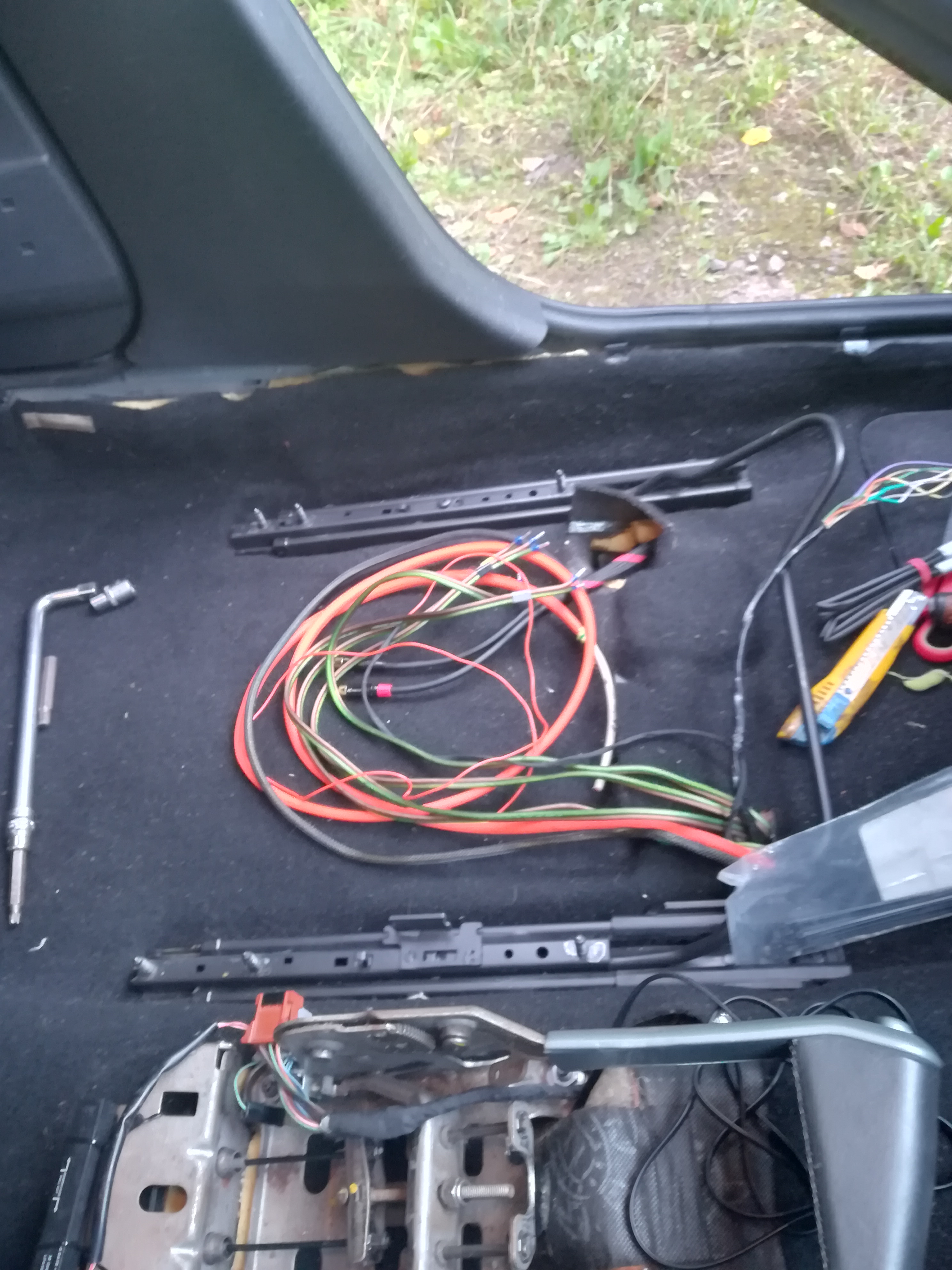

Смонтированные под креслами усилители с подключенной проводкой

Собранные в кучу провода:
* Питание одного усилителя
* вход высокого уровня
* выход на динамики
* выход на второй усилитель

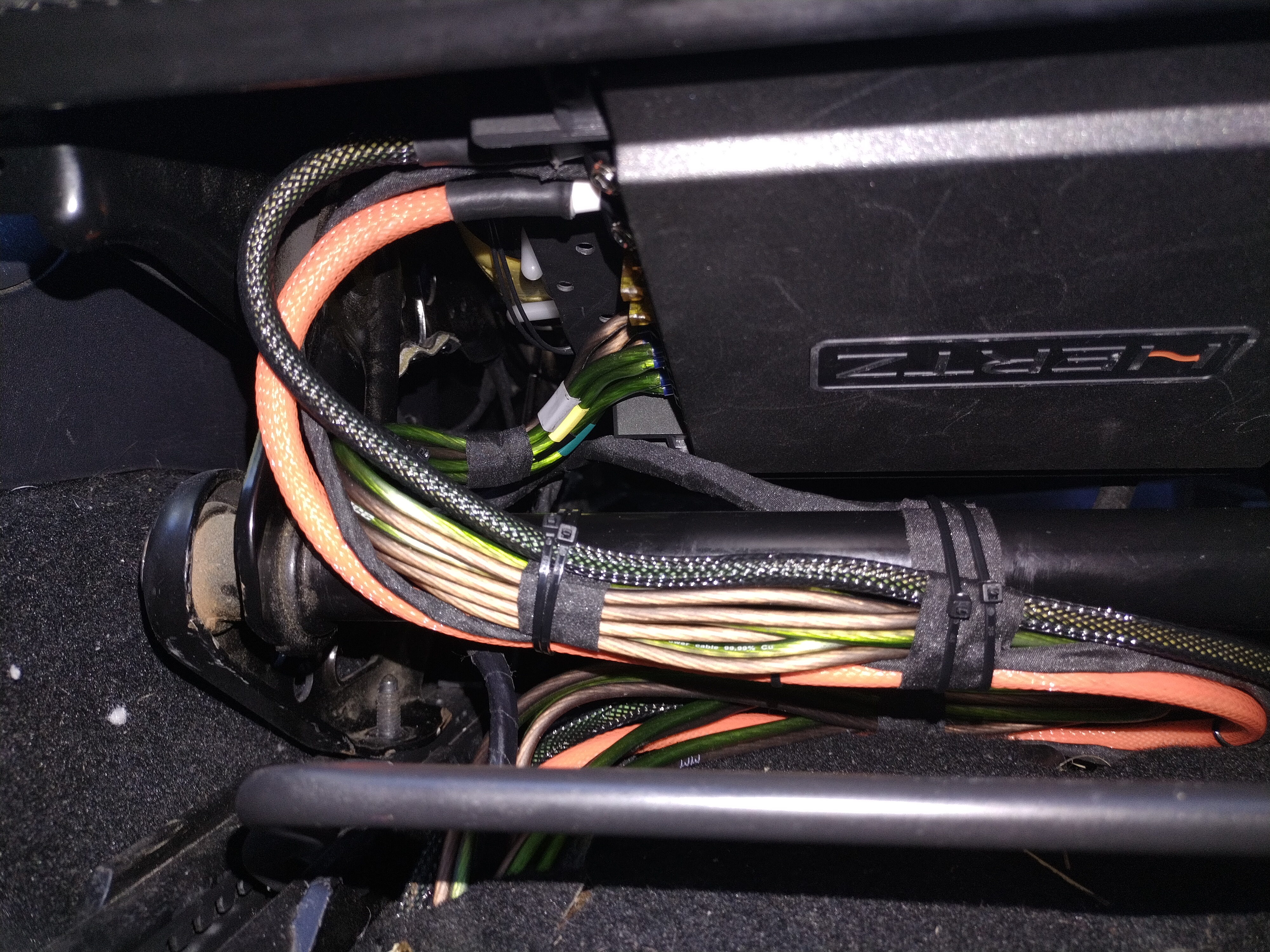

Общий вид "впихнутого усилителя" под кресло. Длина проводов позволяет двигать кресло на весь диапазон регулирования. Монтаж надежен. Настройка- да, не удобно, но делается один раз.
Под второе кресло умещаем усилитель для саба.

Используя сабовое звено Hertz EBX F25.5 можно прилично сэкономить на пространстве.

Итого мы имеем скромные номинальные 4*75 ватт при 4 омной аккустики и 300вт сабового звена.  С закрытыми дверьми  и шви - вполне себе достаточный уровень. По первости казалось, что даже избыточный

Этот вариант монтажа сложный, долгий но как по мне, стоило того.

ссылка на статью, https://www.drive2.ru/l/627093263836270164/

P.S. схемы установки 16см динамиков в двери выложу, если статья наберет больше 30 просмотров и более трех комментариев от разных участников до нового 2026 года =))
